Техническое описание подбора индикатора DA04 Siko
| Особенность | Данные заказа | Технические характеристики | Дополнительная информация |
|---|---|---|---|

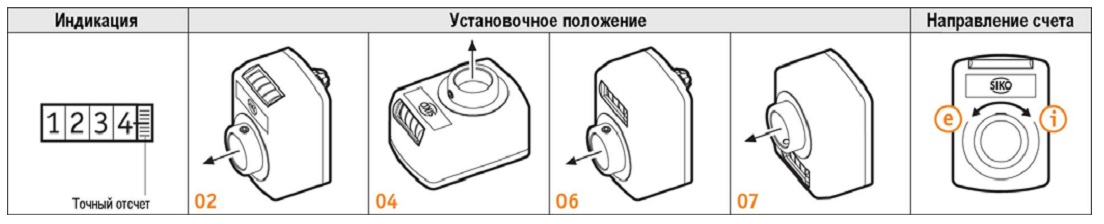

| Монтажное положение |
А...
|
02, 04, 06, 07 | см. значки, иллюстрирующие монтажные положения |
| Индикация после 1-го оборота |
Б...
|
10, 12/5, 15, 17/5, 20, 25, 30, 35, 40, 50, 60, 80, 100 | /5 = арифметическое значение не отображается |
| другие по запросу | |||
| Десятичный знак |
C0
|
0 = 0000 | |
|
1
|
1 = 000.0 | ||
|
2
|
2 = 00.00 | ||
|
3
|
3 = 0.000 | ||
| Направление счета |
Di
|
значения по часовой стрелке по возрастанию | |
|
e
|
восходящие значения против часовой стрелки | ||
| Полый вал/диаметр |
E...
|
12,7, 14, 15, 16 мм | |
|
...
|
ВА5, ВА10, ВА14, ВА15 | нержавеющая сталь | |
|
...
|
RH4, RH6, RH8, RH10, RH12 | уменьшение кустов | |
| Цвет |
О
|
оранжевый RAL 2004 | |
|
S
|
черный RAL 9005 | ||
|
GR
|
серый RAL 7035 | ||
|
FR
|
красный RAL 3000 | ||
| Печать |
ГОАД
|
без дополнительного уплотнения | |
|
РЕКЛАМА
|
с осевым уплотнением | ||
|
GD
|
с осевым и корпусным уплотнением | уплотнительная пластина не применяется | |
| Фиксатор/полый вал |
HВЕСЛО
|
без замка | |
|
AR
|
с замком | виброзащита M ~20 Ncm, только для корпуса цвета O или S и полого вала 14, 15, VA14 или RH...r | |
| Промежуточная пластина |
ЯОЗП
|
без промежуточной пластины | |
|
ЗП
|
с промежуточной пластиной | не с печатью "ГД" |

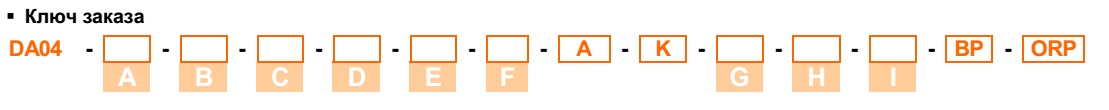

Ключ для заказа
DA04-A-B-C-D-E-F-A-K-G-H-Я-КД-ОРП
