X-TREME-SQ-RA 60

Количество типоразмеров в данной линейке (от 60 до 210)

Стандартный угловой люфт<3' или <5'

Опционально, низкий угловой люфт<1' или <2'

Доступные передаточные числа от 3 до 100

Соединение вала двигателя Балансирная муфта

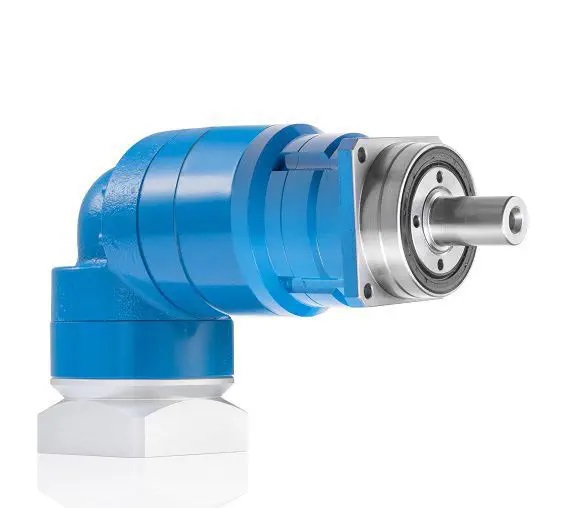

ВЫСОКАЯ УСКОРЯЮЩАЯ СПОСОБНОСТЬ, В УСЛОВИЯХ ВЫСОКИХ РАДИАЛЬНЫХ И ОСЕВЫХ НАГРУЗОК X-Treme RA - это планетарный редуктор с прямым углом и малым зазором. Он был разработан для тихих, динамичных применений со значительными усилиями на валу, например, для тяжелонагруженных стоек и шестерен или ремней.

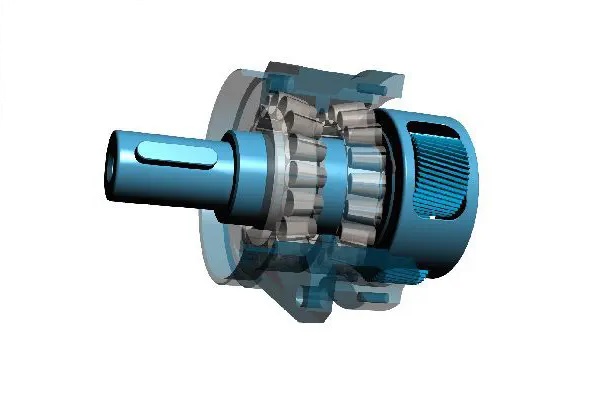

ВНУТРЕННЯЯ КОНСТРУКЦИЯ X-Treme RA - это планетарный редуктор с прямым углом, косозубый, с низким люфтом. Для обеспечения жесткости и ускорения планетарный редуктор представляет собой сепаратор. Он моноблочен с выходным валом. Вал сильно поддерживается подшипниками с коническими роликами, что обеспечивает очень высокое восприятие осевых и радиальных нагрузок. Планетарное кольцо является моноблочным (принадлежит корпусу) для усиления жесткости. Такая конструкция улучшает разгонную способность и прием частых реверсов.

Крутящий момент200-500 Nm, 100-200 Nm, 500-1000 Nm, 20-50 Nm, 1-2 kNm, 10-20 Nm, 2-5 kNm

Рабочая характеристикасверхточный, с уменьшенным люфтом

Применениевала, для электрического двигателя

Скорость вращения

МАКС.: 7 500 rpm (47 123,89 rad.min-1) МИН.: 2 000 rpm (12 566,37 rad.min-1)

Длина хода МАКС.: 0,13 ° МИН.: 0,07 °

Вал сильно поддерживается подшипниками с коническими роликами, что обеспечивает очень высокое восприятие осевых и радиальных нагрузок.

Планетарное кольцо является моноблочным (принадлежит корпусу) для усиления жесткости. Такая конструкция улучшает разгонную способность и прием частых реверсов.

При запросе оборудование Reckon просьба присылать фото Шильдика редуктора и мотора.

Технический подбор и цены можно узнать у наших Специалистов  отправить нам запрос на электроную почту.
